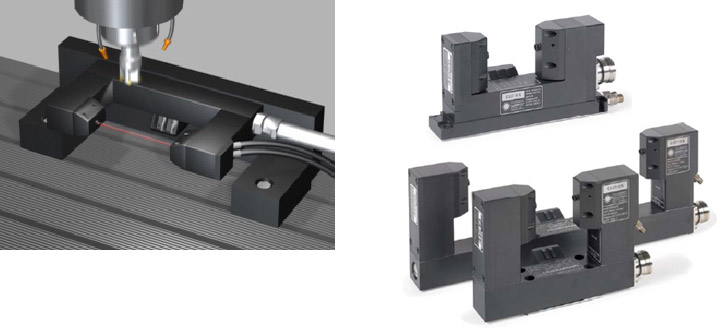

TL [Sistema de medición con láser]



» TL NANO / TL MICRO 150 / TL MICRO 200 / TL MICRO 350

En los sistemas láser TL se basan en el principio de barreras de luz de alta precisión. Si la herramienta interrumpe el rayo láser, el TL genera una señal de salida dinámica que el control NC utiliza para el registro de datos de medición.

A fin de evitar mediciones erróneas a causa de refrigerante adherido a la herramienta o de virutas, los sistemas láser están equipados con un dispositivo integrado de soplado.

Los sistemas láser TL cumplen el tipo de protección IP 68 y por ello se pueden montar directamente en el espacio de trabajo de la máquina herramienta. Para protegerse frente a virutas o refrigerante, la óptica del sistema láser está mecánicamente sellada mediante un cierre conmutable. Adicionalmente el sistema láser se protege mediante aire de bloqueo.

Los sistemas láser TL cumplen el tipo de protección IP 68 y por ello se pueden montar directamente en el espacio de trabajo de la máquina herramienta. Para un funcionamiento sin contacto, también bajo refrigerante y virutas, los emisores y receptores están equipados con un sistema de sellado neumático conmutable. Adicionalmente la conexión de aire de bloqueo ofrece una elevada protección frente a suciedad.

Los sistemas láser TL pueden montarse encima o junto a la mesa de la máquina, tanto en posición vertical como horizontal. El montaje debe ser suficientemente estable, a fin de lograr una repetibilidad elevada. Se evitarán reflejos molestos o difracciones, cuando el rayo láser se dirija durante la medición contra la cuchilla de la herramienta rotante.

Para proteger el sistema láser de daños no deseados causados por la herramienta durante el mecanizado, el área de trabajo de la máquina debe estar bien delimitada.


 »  Información de producto (PDF)
